在此前一篇文章【PointPillars】环境部署全纪实中介绍了原始Pointpillars作者部署模型的方法，由于仓库代码较老软件包版本适配上带来了很多麻烦。更糟糕的是，作者提供了KITTIVIEW可视化方法，利用web进行可视化，然而web集成度高，数据替换难，为后续更换数据带来很多不便。因此今天尝试使用Openpcdet部署pointpillars并实现数据的可视化。

基于KITTI集OpenPCDet框架Pointpillars训练

版本信息

成功验证版本：
显卡型号：3080ti
cuda：11.3
python：3.8
pytorch：1.12.0
kornia：0.6.8
open3d：0.18.0（有说0.11.0好的，但是实际上过旧的包scikit-learn包报错会出问题）
numpy：1.24.x

Deploy

Cuda安装

见之前的文章，不同版本同理，wget+sh安装，不赘述。

Pytorch环境搭建

新建环境

1
conda create -n opcnet python==3.8
激活环境
1
2
source activate
conda activate opcnet
安装pytorch：之前推荐pip安装是因为避免conda安装到cpu版本的pytorch，这里使用conda安装是为了防止漏装cudatoolkit
1
conda install pytorch==1.12.0 torchvision==0.13.0 torchaudio==0.12.0 cudatoolkit=11.3 -c pytorch
验证：
1
2
3
import torch
print(torch.__version__) #1.12.0
print(torch.cuda.is_available()) #True

Openpcdet安装

1
git clone https://github.com/open-mmlab/OpenPCDet.git

进入Openpcdet文件夹安装其他依赖包：

1
pip install -r requirements.txt
编译安装：
1
python setup.py develop
验证：
1
import pcdet
安装spconv：
1
pip install spconv-cu113
验证：
1
import spconv
至此Openpcdet安装完成。

准备数据集

文件结构：把数据按以下安排放入data

1
2
3
4
5
6
7
8
9
10
OpenPCDet
├── data
│   ├── kitti
│   │   │── ImageSets
│   │   │── training
│   │   │   ├──calib & velodyne & label_2 & image_2 & (optional: planes) & (optional: depth_2)
│   │   │── testing
│   │   │   ├──calib & velodyne & image_2
├── pcdet
├── tools
进入openpcdet文件夹载入数据生成bin与pkl文件：
1
python -m pcdet.datasets.kitti.kitti_dataset create_kitti_infos tools/cfgs/dataset_configs/kitti_dataset.yaml
没有报错则生成成功，注意检查gtbase数据大小是否正常，进入训练。

数据训练

3080ti的训练时间大概是花费10epochs/30min，默认设置是80epochs，大概要4个小时。建议调低epochs，例如5epochs试跑，有的错误最后epochs跑完才会报出（例如后文提到的cudatoolkit问题）。进入/OpenPCDet/tools/cfgs/kitti_models/pointpillar.yaml，修改：

1
NUM_EPOCHS: 5

进入/OpenPCDet/tools，后台运行：

1
2
3
4
5
#2选1
后台运行：
nohup python -u train.py --cfg_file cfgs/kitti_models/pointpillar.yaml > log1.file 2>&1 &
前台运行：
python train.py --cfg_file cfgs/kitti_models/pointpillar.yaml

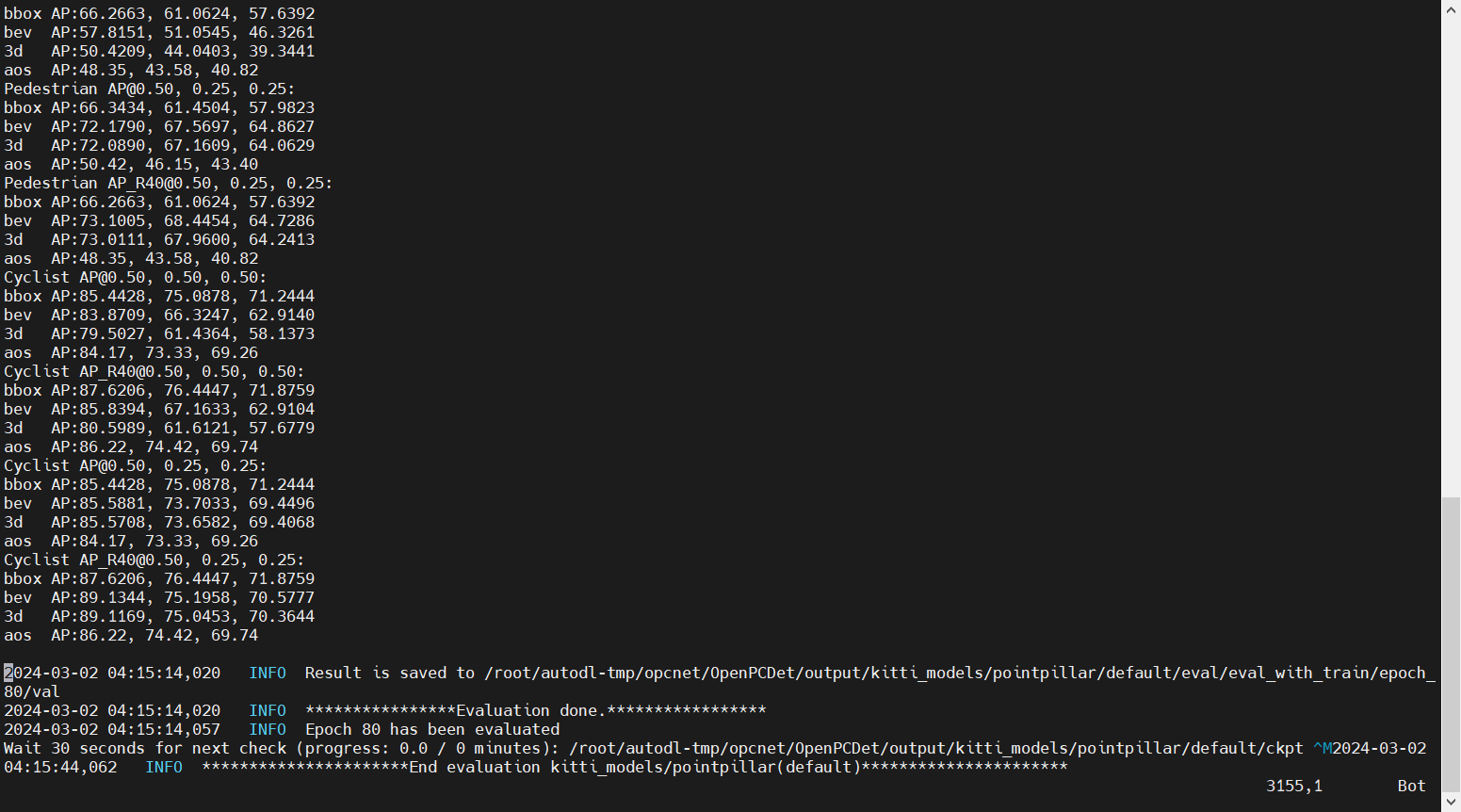

训练正常结束： 训练结果

训练Q&A

  1. kornia包报错

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    File "/root/miniconda3/lib/python3.8/site-packages/kornia/geometry/conversions.py", line 346
    "Input must be a tensor of shape (*, 4). Got {}".format(
    quaternion.shape))
    return F.normalize(quaternion, p=2, dim=-1, eps=eps)
    ~~~~~~~~~~~ <--- HERE
    'normalize_quaternion' is being compiled since it was called from 'quaternion_to_rotation_matrix'
    File "/root/miniconda3/lib/python3.8/site-packages/kornia/geometry/conversions.py", line 380
    quaternion.shape))
    # normalize the input quaternion
    quaternion_norm: torch.Tensor = normalize_quaternion(quaternion)
    ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ <--- HERE
    解决：更换kornia版本
    1
    pip install kornia==0.6.8

  2. no module named "av2" 保证python版本在3.8以上,运行

    1
    pip install av2

  3. KeyError: 'road_plane' 这是没有准备相关数据，而模型却训练了，打开配置文件/OpenPCDet/tools/cfgs/kitti_models/pointpillar.yaml设置：

    1
    USE_ROAD_PLANE: False

  4. cudatoolkit报错

    1
    numba.cuda.cudadrv.error.NvvmSupportError: No supported GPU compute capabilities found. Please check your cudatoolkit version matches your CUDA version.
    跑四个小时才报错，MVP实至名归。 解决： conda install cudatoolkit=11.3 -c pytorch 注：该方法不一定生效，所以配置最初环境的时候应该使用我推荐的conda安装方法。

Open3D可视化点云

由于我们的数据集是放在服务器上面的，这样有两条路径可以选择。其一是把结果output文件和数据集下载到本地，在本地配置open3d环境进行可视化；其二是仍在服务器进行可视化，在本地查看结果。但是服务器哪来的图形化窗口捏？这就要用到SSH中的狠角：X11-forwarding转发。（注意：不是所有ssh工具都支持X11，如finalshell不支持，而MobaXterm、Xshell支持（然而均无Linux版本，Linux可尝试WindTerm）） ### X11安装与转发配置 服务器安装：

1
2
3
sudo apt-get update
sudo apt-get install xorg
sudo apt-get install xauth
配置服务器ssh文件：
1
sudo vim /etc/ssh/sshd_config
确认三项：
1
2
3
AllowTcpForwarding yes
X11Forwarding yes
X11UseLocalhost no
SSH终端（以MobaXterm为例）开启X11权限：
1
2
1. 在MobaXterm中，settings->configuration->x11->x11 remote access勾选full
2. SSH页勾选X11

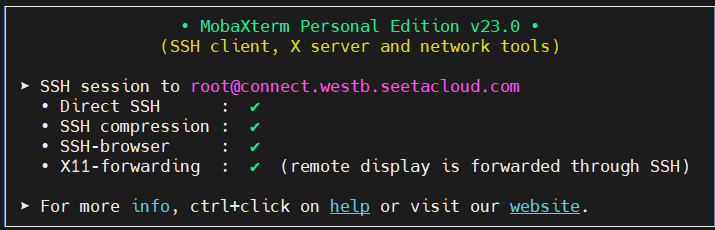

重启SSH，看到初始页面X11变勾，设置成功。 X11可用

验证：服务器运行xclock，本地出现小时钟即转发成功。（有看到需要设置ip端口的：export DISPLAY="ip:0.0"，但貌似没用上）接下来继续在服务器部署可视化环境，服务器安装sklearn：

1
pip install scikit-learn

安装open3D

1
pip install open3d -i https://pypi.tuna.tsinghua.edu.cn/simple

验证：

1
import open3d
安全！轻舟已过万重山。

运行可视化demo：

1
python demo.py --cfg_file /root/autodl-tmp/opcnet/OpenPCDet/tools/cfgs/kitti_models/pointpillar.yaml --ckpt /root/autodl-tmp/opcnet/OpenPCDet/output/kitti_models/pointpillar/default/ckpt/checkpoint_epoch_80.pth --data_path /root/autodl-tmp/opcnet/OpenPCDet/data/kitti/testing/velodyne/001234.bin

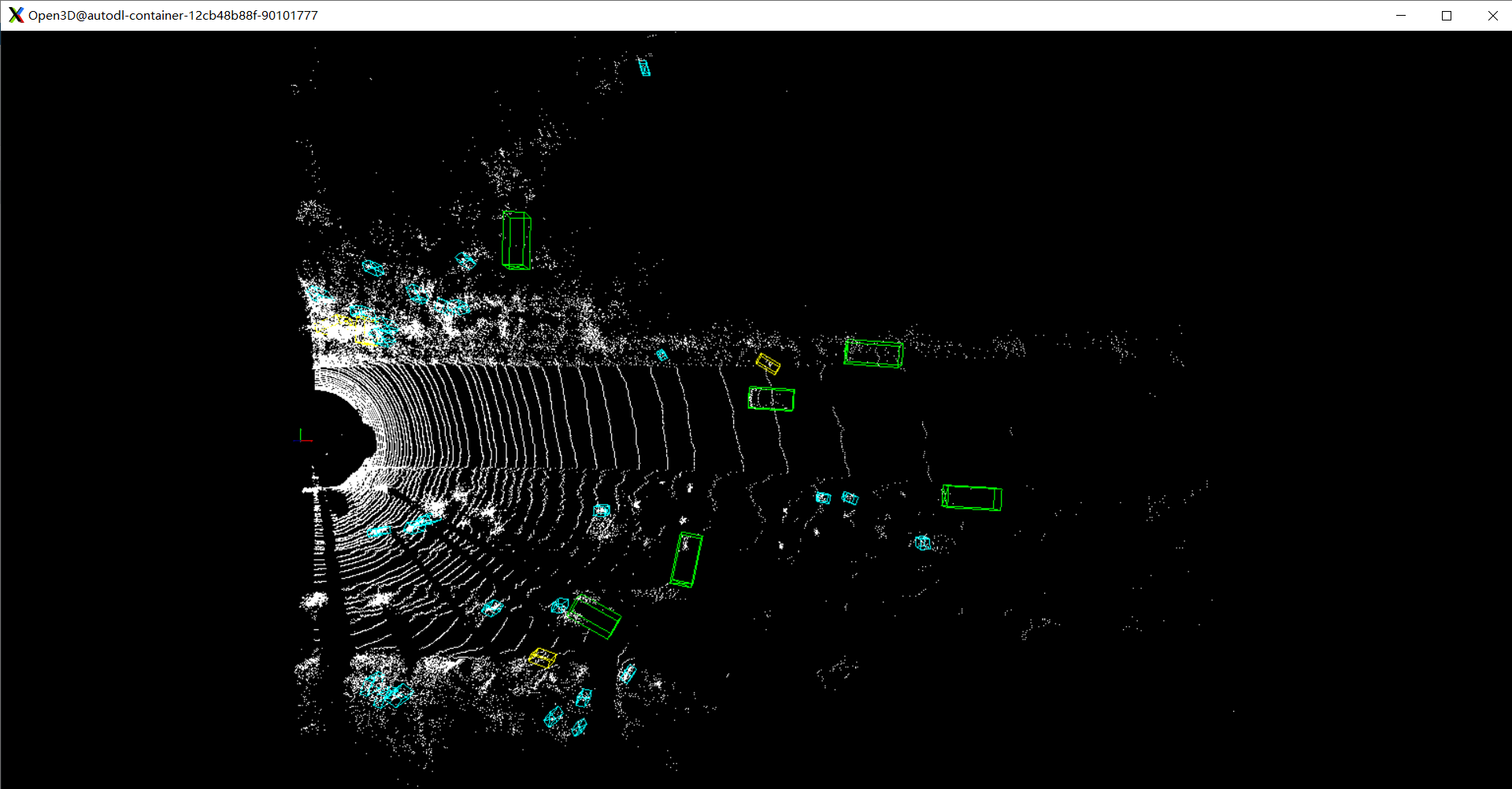

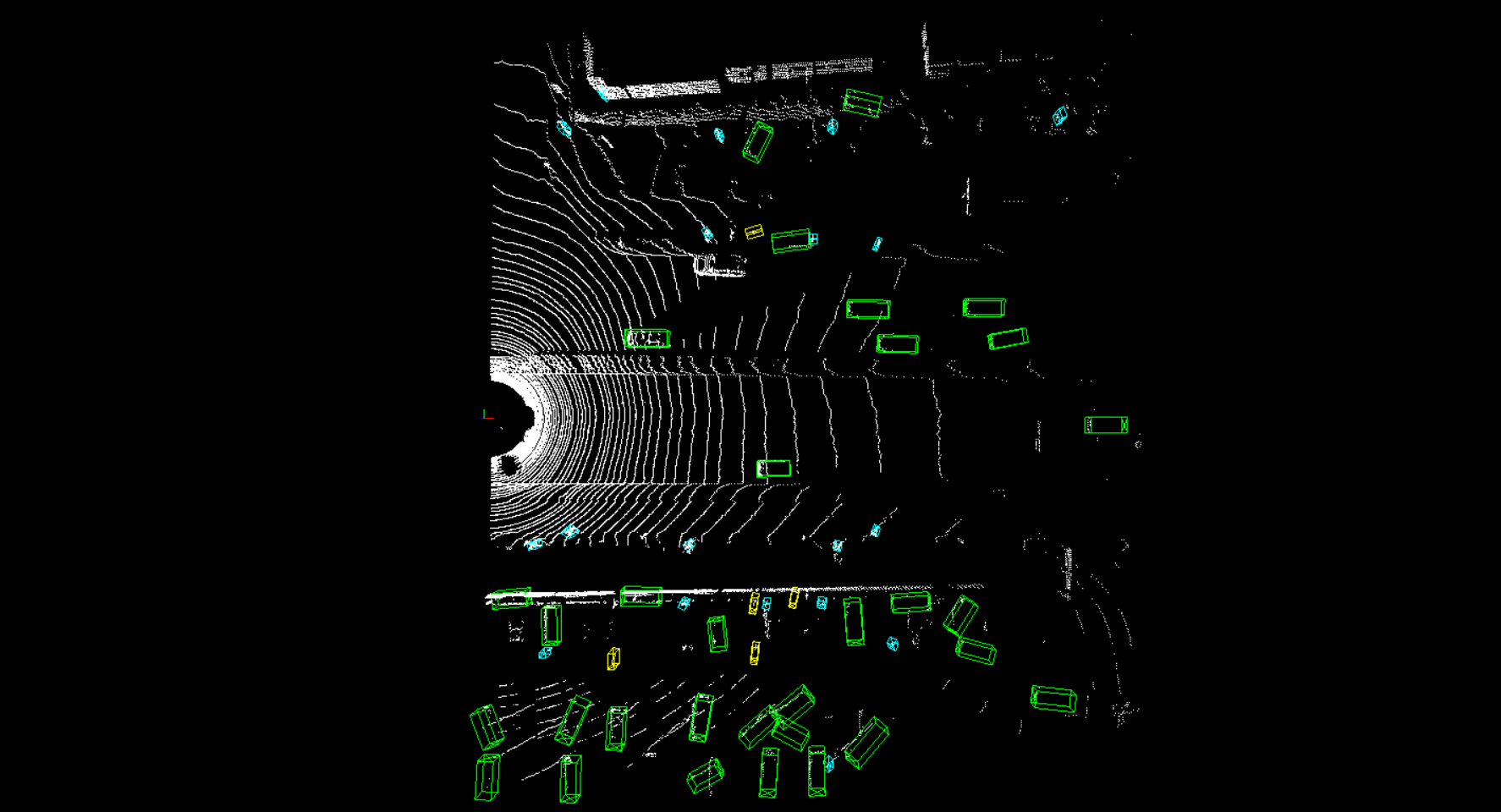

结果： 1234点云样本 2674点云样本 由于是网络传输，鼠标滚轮可以改变大小，有可接受范围内的卡顿现象。

Open3D Q&A

  1. 只发生一个报错：
    1
    The 'sklearn' PyPI package is deprecated, use 'scikit-learn' rather than 'sklearn' for pip commands.
    这是由于听信谣言安装了0.11的open3d出现软件包问题，安装高版本open3d即可。

可视化损失参数

output环境提供了tensorboard文件，可以用于tensorboard可视化，还是两条路，要么下载在本地可视化，要么在服务器运行，端口映射到本地查看。作者头铁，一条路走到黑！开始：

服务器安装tensorboard：

1
2
pip install tensorboardX
pip install tensorflow -i https://pypi.tuna.tsinghua.edu.cn/simple

50M/s的源才是好源。

本地端口映射

Linux可以运行以下命令，Windows的cmd、git软件等也可以：

1
ssh -L xxxx（本地目标端口如16006）:localhost:6006（服务器的固定端口） -p xxxxx（服务器登陆端口） user@your serverip
运行可视化命令：
1
tensorboard --logdir=/root/autodl-tmp/opcnet/OpenPCDet/output/kitti_models/pointpillar/default/tensorboard

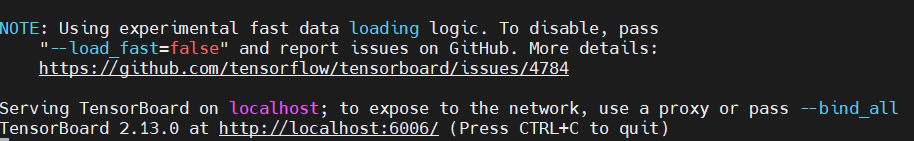

tensorboard运行成功 http访问映射的端口：
1
http://localhost:16006

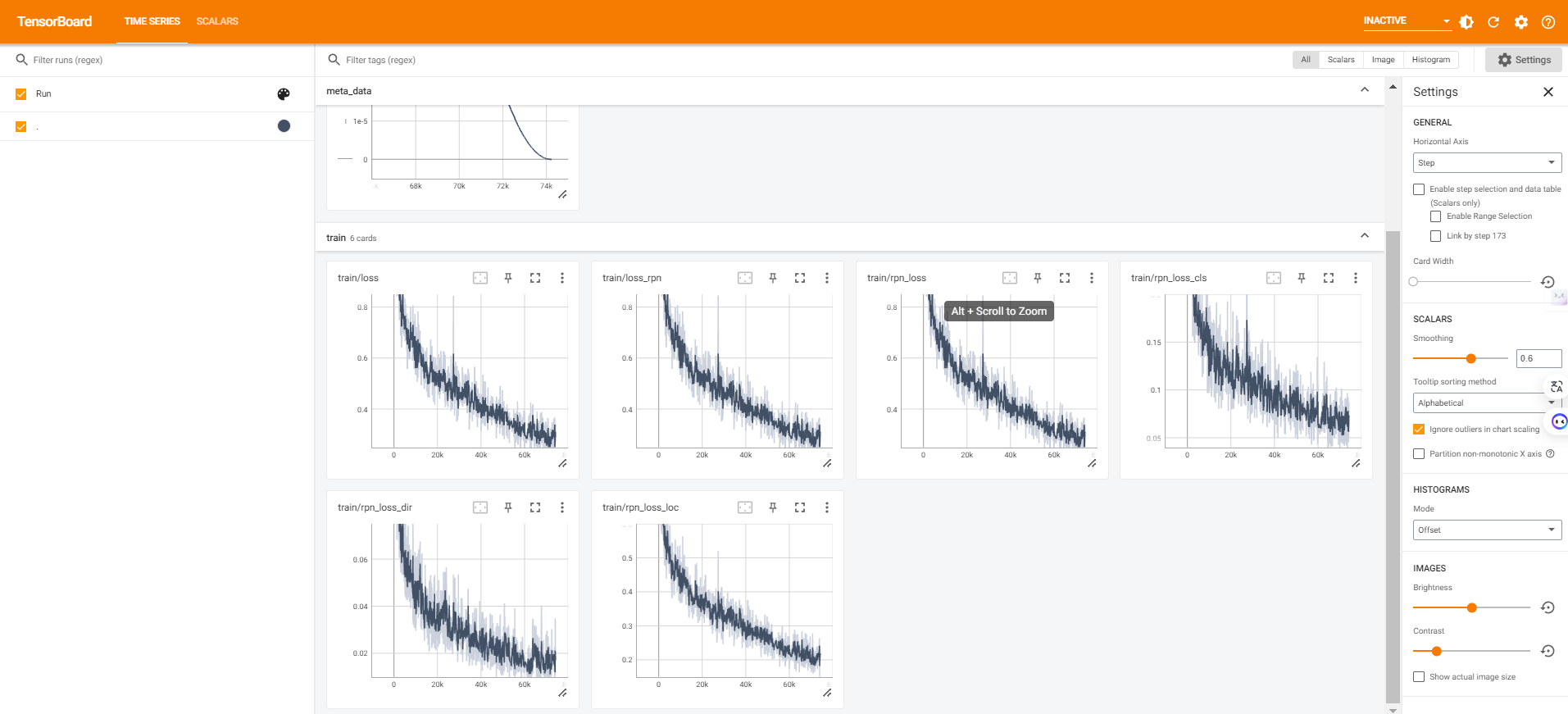

损失函数可视化
